DUMMY LOAD (CARGA FANTASMA)

CARGA FANTASMA RESISTIVA 8 OHMS 300W

contador até 999

NO INTERRRUPTOR DE PULSO (NORMALMENTE ABERTO) QUANDO PRESSIONADO FAZ A CONTAGEM VIA DISPLAY, SUA CONTAGEM VAI DE 000 A 999... POSSUI UM INTERRUPTOR DE RESET... O INTERRUPTOR DE PULSO PODE SER TROCADO POR QUALQUER SENSOR DO TIPO (NA)....

DIMER CA

LAMPADA INCANDESCENTE LIGA/DESLIGA POR CONTROLE REMOTO INFRARED

ESTE CIRCUITO LIGA/DESLIGA LAMPADA INCANDESCENTE UTILIZANDO QUALQUER CONTROLE REMOTO INFRAVERMELHO... O SENSOR DEVE RECEBER APENAS A LUZ INCIDENTE DO CONTROLE, LUZ AMBIENTE PODE DEIXAR O CIRCUITO INSTÁVEL....

EQUALIZADOR DE 3 BANDAS

ESTE EQUALIZADOR POSSUI 3 BANDAS (LOW, MID, HIGH), A ALIMENTAÇÃO É FEITA POR UMA FONTE SIMÉTRICA.. POSSUI ENTRADA PARA MIC E INSTRUMENTO VIA LINE,, CONSTRUINDO VÁRIOS UNIDADES DA PRA MONTAR UM MIXER DE ATÉ 10 CANAIS....

retardo para lampada incandescente

ESTE CIRCUITO DA UM RETARNO NO DESLIGAMNETO DE UMA LMAPADA INCANDESCENTE, SEU TEMPO DE RETARDO PODE SER AJUSTO NO TRIMPOT TP-1, A CHAVE SW-1 TEM DUAS FUNÇÕES LIGAR A LÂMPADA E INVERTENDO A POSIÇÃO DARÁ UM RETARDO NO DESLIGAMENTO.

MINUTERIA COM SENSOR INFRAVERMELHO

minuteria infrared inteligente, 4 niveis de luminosidade, com alimentação via rede CA

CONSTRUÇÃO MECÂNICA DE UM ALTO-FALANTE

SIMBOLOGIA DE ALGUNS COMPONENTES ELETRONICOS

TABELA LEI DE OHMS

COM ESTA TABELA É FACIL OBTER OS VALORES DA RESISTÊNCIA, CORRENTE, VOLTAGEM E POTÊNCIA, NOS CIRCUITOS ELETRO-ELETRONICOS...

MEU LABORATORIO

RECEPÇÃO

SHOW ROOM

BANCADA TESTES

MALETA LABORATORIO PARA DESENVOLVIMENTO DE PROJETOS

SALA DE DESENVOLVIMENTO PROJETOS.....

CONFECÇÃO PLACA DE CIRICUITO IMPRESSO (PCI) CASEIRA

1º- precisa do layout a ser transferido para a placa virgem de cobre;










2º-placa virgem de cobre pode ser perfurada antes. Coloca-se o layout sobre a placa e perfura seus furos que serviram de guia para fazer o desenho. Utilize uma esponja de aço (bombril) e limpe a placa lado cobreado até ficar brilhante para retirar excessos de sujeiras e gorduras. Manualmente usa-se uma caneta de tinta tipo para retro -projetor. Olhando para o layout no papel desenhe as trilhas, obedecendo os critérios de ilhas para soldagem e cuidado para não curto-circuitar as trilhas entre si;




3º- com a placa desenhada faça uma inspeção e verifique se não ha nenhuma fala nas trilhas;












4º-coloque a placa no recipiente para corrosão. Use de preferência plastico ou vidro;

















5º- coloque dentro do recipiente a solução de percloreto;












6º- deixe a placa dentro do recipeinte para que se faça a corrosão da parte onde não tem o desenho feito pela caneta, o processo vai depender do tempo de preparo da solução de percloreto, entre 10 minutos a mais de uma hora;









7º- para acelerar o processo de corrosão pode-se fazer pequenas ondas, balançando o recipiente, com isso temos um tempo menor de corrosão;











8º- após a corrosão lave a placa em água corrente até retirar todo o excesso da solução de percloreto;
















9º- antes de fazer a soldagem dos componentes, verifique novamente se não ha falhas no processo de corrosão. Trilhas rompidas, ilhas com deficiência ou curto-circuito entre as trilhas;
















10º- com o layout dos componentes identifique suas posições e coloque os componentes, em seguida pelo lado cobreado solde seus terminais;











11º- temos os componentes colocados em seus devidos lugares, a placa (PCI), esta pronta pra realizar os testes de funcionamento.

Indicador de marchas

este circuito é utilizado para indicar a posição de cada marcha,, podendo ser utilizado em carros, motos, mini bugs.. karts entre outros.. indicando 1ª, 2ª, 3ª marchas e também marcha ré... utliza um display alfa-numérico....

Quatro temporizadores

este circuito tem quatro temporizadores com tempos pré-ajustados podendo ser usado em culinaria,, para marcar tempo de vários tipos de alimentos,,,, quando cada temporizador chega ao final de seu tempo um led indica o estado bem como um sinal sonoro é ativado.....

Timer para culinária

este circuito é usado na culinaria para marcar tempo de preparo de alimentos, exemplo cozimento de feijão um sensor de temperatura colocado sobre o cabo da panela de pressão monitora a temperatura da panela, quando atingida a temperatura pré- ajustada o circuito dispara um sinal sonoro e indica através de display numerico o dempo decorrido... após o tempo pré-estabelcido um novo sinal sonoro de 60 segundos indica que o feijão esta cozido evitando que o mesmo queime.. outra função é pra marcar tempo de crescimento de massas.. para liberar o timer basta ligar a chave de tempo e um sinal sonoro indica o inicio do tempo assim como o display indica o tempo decorrido.. após o tempo pré-determinado um sinal sonoro é acionado por 60 segundos indicando o fim do tempo de crescimento da massa....

cerca eletrica

este circuito é um gerador de alta tensão pulsante... usado em sistema de cerca eletrica...utiliza um flay-back para geral alta tensão entre 5000 a 8000v, ou um transformador com tensões entre 600 a 1200v...

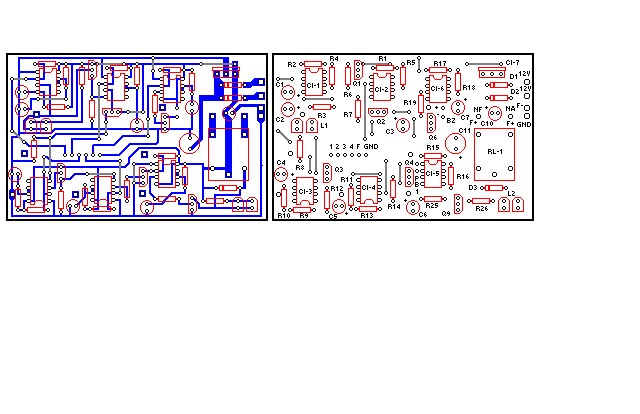

Teclado codificado para abertura de fechadura

este circuito é usado para liberar uma fechadura elétrica de 12v. Para acionamento é feito através de uma combinação numerica pré-programada, possui ainda uma sequencia de chaves falsas que ao serem pressionadas acionam um alarme. Também possui um bloqueio de senha... caso a senha digitada não seja a correta o circuito trava e so é destravado digitando a sequencia correta...um botão de segurança libera a fechadura caso o teclado apresente algum problema....

protetor para modem

este circuito protege o modem quando esta desligado, evitando que transientes afetem sua entrada. possui conexão com uma linha telefonica, quando o modem é desligado é conectada a linha...
