TERMÔMETRO DIGITAL DUPLO COM SENSOR NTC

link acesso video:  https://youtu.be/RQdkPhdx8FI

Este projeto do termômetro digital com duplo sensor.

O projeto consegue monitorar dois ambientes em tempo real, apresentando a leitura lida nos sensores e enviadas para um display de LCD.

Cada leitura é apresentada em uma linha no display, assim sendo de fácil comparação entre as leituras. Outra coisa importante no circuito, que pode fazer o controle de carga para cada um dos sensores.

Na programação que é feita no microcontrolador, pode estipular o parâmetro para ligar / desligar a carga. Podendo também criar uma janela de temperatura para que a carga fique acionada por determinado período ate atingir a temperatura ideal.

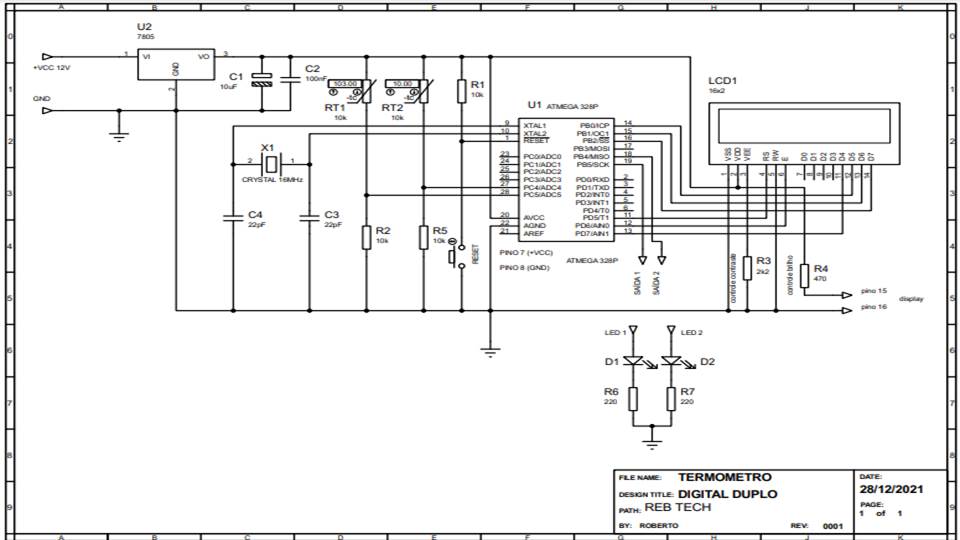

No esquema elétrico podemos ver que o circuito foi desenvolvido com microcontrolador ATMEGA 328P.

Analisando o esquema, tem as conexões dos sensores (NTC) e dos leds que refere-se as saídas das cargas. Estas saídas podem ser substituídas por reles para acionamento de cargas com maior intensidade de corrente. Estes reles devem conter um driver de controle.

Esquema elétrico com microcontrolador

 Neste esquema, a montagem é feita diretamente na plataforma Arduíno, conforme esquema das ligações correspondem aos pinos do microcontrolador ATMEGA 328P.

Se comparar as saídas do Arduíno irá corresponder aos pinos do microcontrolador.

pinagem do microcontrolador ATMEGA 328P

SKETCH DO CÓDIGO PARA O MICROCONTROLADOR

/* Projeto: TERMOMETRO DIGITAL DUPLO

 * Autor: Roberto Ednei

 * Data: 25/12/2021

 * Sensor tipo Termistor NTC

 * Liga ou desliga carga dependendo da programaçao escolhida

 * Possui dois canais um para cada sensor NTC

 * Revisão: 02/01/2022

 */



#include <Thermistor.h>                     // incluindo biblioteca do termistor

#include <LiquidCrystal.h>                  // incluindo biblioteca display LCD

Thermistor temp(5);                         // termistor conectado na porta A5

Thermistor temp1(4);                        // termistor conectado na porta A4

LiquidCrystal lcd(5, 6, 7, 8, 9, 10);       // define os pinos do display

int led = 13;                               // define porta saida 1

int led1 = 12;                              // define porta saida 2

void setup() {

pinMode (led, OUTPUT);                      // deine porta como saida 1

pinMode (led1, OUTPUT);                     // deine porta como saida 2

lcd.begin(16, 2);                           // iniciando o display 16 colunas x 2 linhas

lcd.setCursor(0,0);                         // setando texto na coluna (0) da linha (0)

lcd.print("AGUARDE");                       // mensagem inicial

delay(700);                                 // tempo espera

lcd.setCursor(0,1);                         // setando texto na coluna (0) da linha (1)

lcd.print("INICIALIZANDO...");              // mensagem inicial

delay(1100);                                // tempo espera

lcd.clear();                                // limpando o display

delay(10);                                  // tempo espera

lcd.setCursor(1,0);                         // setando texto na coluna (1) da linha (0)

lcd.print("CANAL DIVERSAO");                // intro do canal no YouTube

delay(700);                                 // tempo espera

lcd.setCursor(2,1);                         // setando texto na coluna (2) da linha (1)

lcd.print("& TECNOLOGIA");                  // intro do canal no YouTube

delay(900);                                 // tempo espera

}

void loop() {

float temperature = temp.getTemp();         // calcula a temperatura

lcd.setCursor(0,0);                         // Define o cursor na posição de início

lcd.print("Temp.int:");                     // imprime texto na linha (0)

lcd.print(temperature);                     // imprime a leitura do sensor no display

lcd.write(B11011111);                       // imprime o símbolo de grau

lcd.print("C");                             // imprime a letra(C) no final do texto

delay(200);                                 // tempo espera

{

if ( temperature > 33.00)                   // se a temperatura for maior que 33ºC

{

digitalWrite(led, HIGH);                    // liga a saida 1

}

else                                        // senão

{

digitalWrite (led, LOW);                    // desliga a saida 1

}

}

{

float temperature  = temp1.getTemp();       // calcula a temperatura

//imprimindo no LCD

lcd.setCursor(0,1);                         // Define o cursor na posição de início

lcd.print("Temp.ext:");                     // imprime texto na linha (1)

lcd.print(temperature);                     // imprime a leitura do sensor1 no display

lcd.write(B11011111);                       // imprime o símbolo de grau

lcd.print("C");                             // imprime a letra(C) no final do texto

delay(200);                                 // tempo espera

{

if ( temperature > 33.00)                   // se a temperatura for maior que 33ºC

{

digitalWrite(led1, HIGH);                  // liga a saida 2

}

else                                       // senão

{

digitalWrite (led1, LOW);                  // desliga a saida 2

}

}

}

}                                          // fim código



*****************************************************************************
